SAE-Anschweißflansch-Verbinder - zöllig
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Anschweißflansch-Verbinder - zöllig
Material:
1.) |
ST 44.3 (FE 430) |
|
2.) |
1.4404 |
rostfrei |
|
316 L |
|
Bestellbezeichnung: |
ST 44.3 |
1.4404 |
- Flansch mit metrischem Schraubensatz und O-Ring |
DFS-...STM |
DF-x-...STM-x |
- Flansch mit UNC-Schraubensatz und O-Ring |
DFS-...STU |
DF-x-...STU-x |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht ohne Schrauben
↓ Lochbild 6.000 P.S.I., Abmessungen
↓ Lochbild 6.000 P.S.I., Schrauben M; Gewicht ohne Schrauben
maximaler Betriebsdruck kg/cm² |
SAE Bau- größe |
Typ |

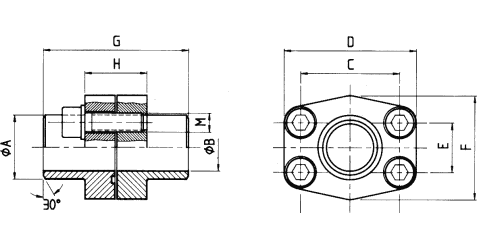

Abmessungen |
|||||||
A |
B |
C |
D |
E |
F |
G |
H |
|||
Lochbild 3.000 P.S.I. |
||||||||||
345 |
1/2" |
DFS 080 ST |
21,5 |
13 |
38,10 |
54 |
17,48 |
46 |
72 |
32 |
345 |
1/2" |
DFS 080 ST-038 |
17,5 |
13 |
38,10 |
54 |
17,48 |
46 |
72 |
32 |
345 |
3/4" |
DFS 100 ST |
28,0 |
19 |
47,63 |
65 |
22,23 |
50 |
72 |
36 |
345 |
1" |
DFS 102 ST |
34,0 |
25 |
52,37 |
70 |
26,19 |
55 |
76 |
36 |
276 |
1 1/4" |
DFS 104 ST |
42,8 |
32 |
58,72 |
79 |
30,18 |
68 |
82 |
42 |
207 |
1 1/2" |
DFS 106 ST |
48,6 |
38 |
69,85 |
93 |
35,71 |
78 |
88 |
50 |
207 |
2" |
DFS 108 ST |
61,0 |
51 |
77,77 |
102 |
42,88 |
90 |
90 |
50 |
172 |
2 1/2" |
DFS 110 ST |
77,0 |
63 |
88,90 |
114 |
50,80 |
105 |
100 |
50 |
138 |
3" |
DFS 112 ST |
92,0 |
73 |
106,38 |
134 |
61,93 |
124 |
100 |
54 |
34 |
3 1/2" |
DFS 114 ST |
103,0 |
89 |
120,65 |
152 |
69,85 |
136 |
96 |
54 |
34 |
4" |
DFS 116 ST |
115,5 |
99 |
130,18 |
162 |
77,77 |
146 |
96 |
54 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg ohne Schrauben |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
DFS 080 ST |
M 8 × 30 |
5/16 × 1 1/4 |
0,56 |
345 |
1/2" |
DFS 080 ST-038 |
M 8 × 30 |
5/16 × 1 1/4 |
0,50 |
345 |
3/4" |
DFS 100 ST |
M 10 × 35 |
3/8 × 1 1/2 |
0,78 |
345 |
1" |
DFS 102 ST |
M 10 × 35 |
3/8 × 1 1/2 |
0,92 |
276 |
1 1/4" |
DFS 104 ST |
M 10 × 40 |
7/16 × 1 1/2 |
1,32 |
207 |
1 1/2" |
DFS 106 ST |
M 12 × 45 |
1/2 × 1 3/4 |
2,10 |
207 |
2" |
DFS 108 ST |
M 12 × 45 |
1/2 × 1 3/4 |
2,38 |
172 |
2 1/2" |
DFS 110 ST |
M 12 × 45 |
1/2 × 1 3/4 |
2,80 |
138 |
3" |
DFS 112 ST |
M 16 × 50 |
5/8 × 2 |
4,30 |
34 |
3 1/2" |
DFS 114 ST |
M 16 × 50 |
5/8 × 2 |
4,80 |
34 |
4" |
DFS 116 ST |
M 16 × 50 |
5/8 × 2 |
5,70 |
maximaler Betriebsdruck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||||
A |
B |
C |
D |
E |
F |
G |
H |
|||
Lochbild 6.000 P.S.I. |
||||||||||
414 |
1/2" |
DFS 401 ST-012 |
21,5 |
13 |
40,49 |
54 |
18,24 |
46 |
72 |
32 |
414 |
1/2" |
DFS 401 ST-038 |
17,5 |
13 |
40,49 |
54 |
18,24 |
46 |
72 |
32 |
414 |
3/4" |
DFS 402 ST |
28,0 |
19 |
50,80 |
71 |
23,80 |
55 |
70 |
42 |
414 |
1" |
DFS 403 ST |
34,0 |
25 |
57,15 |
79 |
27,76 |
68 |
82 |
42 |
414 |
1 1/4" |
DFS 404 ST |
42,8 |
32 |
66,68 |
95 |
31,75 |
78 |
88 |
48 |
414 |
1 1/2" |
DFS 405 ST |
48,6 |
38 |
79,38 |
114 |
36,50 |
94 |
110 |
60 |
414 |
2" |
DFS 406 ST |
61,0 |
51 |
96,82 |
134 |
44,45 |
114 |
130 |
74 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben |
Gewicht kg ohne Schrauben |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
1/2" |
DFS 401 ST-012 |
M 8 × 30 |
5/16 × 1 1/4 |
0,58 |
414 |
1/2" |
DFS 401 ST-038 |
M 8 × 30 |
5/16 × 1 1/4 |
0,52 |
414 |
3/4" |
DFS 402 ST |
M 10 × 35 |
3/8 × 1 1/2 |
1,00 |
414 |
1" |
DFS 403 ST |
M 12 × 45 |
7/16 × 1 3/4 |
1,52 |
414 |
1 1/4" |
DFS 404 ST |
M 14 × 45 |
1/2 × 1 3/4 |
2,40 |
414 |
1 1/2" |
DFS 405 ST |
M 16 × 50 |
5/8 × 2 |
3,30 |
414 |
2" |
DFS 406 ST |
M 20 × 65 |
3/4 × 2 1/2 |
4,90 |
