SAE-Verschlussflansch
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Verschlussflansch
Material:
1.) |
ST 44.3 (FE 430) / |
|
|
ST 52.3 (FE 510) |
|
2.) |
1.4404 |
rostfrei |
|
316 L |
|
Bestellbezeichnung: |
ST 44.3 / 52.3 |
1.4404 |
- nur Flansch |
AFC-... |
AFC-x-... |
- inkl. metrischem Schraubensatz und O-Ring |
AFC-...M |
AFC-x-...Mx |
- inkl. UNC-Schraubensatz und O-Ring |
AFC-...U |
AFC-x-...Ux |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
↓ Lochbild 3.000 P.S.I., Abmessungen
↓ Lochbild 3.000 P.S.I., Schrauben M; Gewicht
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |

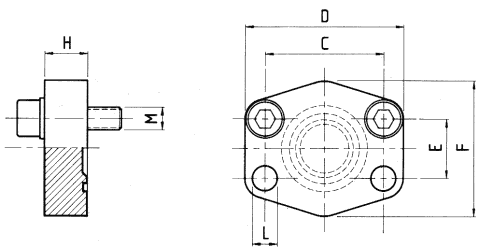

Abmessungen |
|||||
C |
D |
E |
F |
H |
L |
|||
Lochbild 3.000 P.S.I. |
||||||||
345 |
1/2" |
AFC 080 |
38,10 |
56 |
17,48 |
48 |
16 |
9 |
345 |
3/4" |
AFC 100 |
47,63 |
65 |
22,23 |
50 |
16 |
11 |
345 |
1" |
AFC 102 |
52,37 |
70 |
26,19 |
60 |
19 |
11 |
276 |
1 1/4" |
AFC 104 |
58,72 |
79 |
30,18 |
68 |
18 |
11,5 |
207 |
1 1/2" |
AFC 106 |
69,85 |
93 |
35,71 |
78 |
20 |
13,5 |
207 |
2" |
AFC 108 |
77,77 |
102 |
42,88 |
90 |
20 |
13,5 |
172 |
2 1/2" |
AFC 110 |
88,90 |
114 |
50,80 |
105 |
20 |
13,5 |
138 |
3" |
AFC 112 |
106,38 |
134 |
61,93 |
124 |
24 |
17,5 |
34 |
3 1/2" |
AFC 114 |
120,65 |
152 |
69,85 |
136 |
22 |
17,5 |
34 |
4" |
AFC 116 |
130,18 |
162 |
77,77 |
146 |
25 |
17,5 |
34 |
5" |
AFC 118 |
152,40 |
190 |
92,08 |
170 |
28 |
17,5 |
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 3.000 P.S.I. |
|||||
345 |
1/2" |
AFC 080 |
M 8 × 30 |
5/16 × 1 1/4 |
0,20 |
345 |
3/4" |
AFC 100 |
M 10 × 35 |
3/8 × 1 1/2 |
0,30 |
345 |
1" |
AFC 102 |
M 10 × 35 |
3/8 × 1 1/2 |
0,37 |
276 |
1 1/4" |
AFC 104 |
M 10 × 40 |
7/16 × 1 1/2 |
0,54 |
207 |
1 1/2" |
AFC 106 |
M 12 × 45 |
1/2 × 1 3/4 |
0,90 |
207 |
2" |
AFC 108 |
M 12 × 45 |
1/2 × 1 3/4 |
1,00 |
172 |
2 1/2" |
AFC 110 |
M 12 × 45 |
1/2 × 1 3/4 |
1,35 |
138 |
3" |
AFC 112 |
M 16 × 50 |
5/8 × 2 |
2,35 |
34 |
3 1/2" |
AFC 114 |
M 16 × 50 |
5/8 × 2 |
2,90 |
34 |
4" |
AFC 116 |
M 16 × 50 |
5/8 × 2 |
3,90 |
34 |
5" |
AFC 118 |
M 16 × 50 |
5/8 × 2 |
4,00 |
max. Be- triebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
|||||
C |
D |
E |
F |
H |
L |
|||
Lochbild 6.000 P.S.I. |
||||||||
414 |
1/2" |
AFC 401 |
40,49 |
56 |
18,24 |
48 |
16 |
9 |
414 |
3/4" |
AFC 402 |
50,80 |
71 |
23,80 |
60 |
19 |
11 |
414 |
1" |
AFC 403 |
57,15 |
81 |
27,76 |
70 |
24 |
13 |
414 |
1 1/4" |
AFC 404 |
66,68 |
95 |
31,75 |
78 |
27 |
15* |
414 |
1 1/2" |
AFC 405 |
79,38 |
112 |
36,50 |
94 |
30 |
17 |
414 |
2" |
AFC 406 |
96,82 |
134 |
44,45 |
114 |
28 |
21 |
*) L=13,5 bei UNC-Schrauben
max. Betriebsdruck kg/cm² |
SAE Baugröße |
Typ |
Schrauben M |
Gewicht kg |
|
metr. |
unc |
||||
Lochbild 6.000 P.S.I. |
|||||
414 |
1/2" |
AFC 401 |
M 8 × 30 |
5/16 × 1 1/4 |
0,20 |
414 |
3/4" |
AFC 402 |
M 10 × 35 |
3/8 × 1 1/2 |
0,48 |
414 |
1" |
AFC 403 |
M 12 × 45 |
7/16 × 1 1/2 |
0,77 |
414 |
1 1/4" |
AFC 404 |
M 14 × 45 |
1/2 × 1 3/4 |
0,85 |
414 |
1 1/2" |
AFC 405 |
M 16 × 50 |
5/8 × 2 |
1,80 |
414 |
2" |
AFC 406 |
M 20 × 65 |
3/4 × 2 1/2 |
2,00 |
