SAE-Bördelflansch
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-Bördelflansch
Material:
Flansch C45
Bördelteil 42CrMo4V
Bestellbezeichnung: |
|
- Flansch mit metrischem Schraubensatz und O-Ring |
BF-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
SAE Bau- größe |
Typ |
Abmessungen |
Gewicht kg |
|||||||||

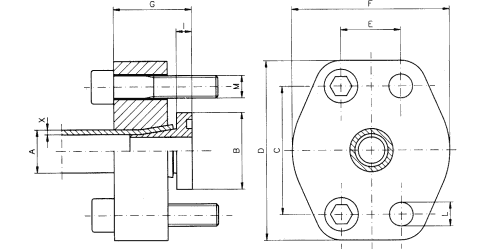

Rohr A × X |
B |
C |
D |
E |
F |
G |
I |
L |
M |
||||
Lochbild 6.000 P.S.I. |
|||||||||||||
414 |
3/4" |
BF-402 25 × 3 |
25 × 3 |
38,10 |
50,80 |
71 |
23,80 |
60 |
37,5 |
8,3 |
11 |
M 10 × 40 |
0,57 |
414 |
3/4" |
BF-402 25 × 4 |
25 × 4 |
38,10 |
50,80 |
71 |
23,80 |
60 |
37,5 |
8,3 |
11 |
M 10 × 40 |
0,57 |
414 |
1" |
BF-403 30 × 4 |
30 × 4 |
47,60 |
57,15 |
81 |
27,76 |
71 |
42,5 |
8,7 |
13 |
M 12 × 40 |
0,89 |
414 |
1" |
BF-403 30 × 5 |
30 × 5 |
47,60 |
57,15 |
81 |
27,76 |
71 |
42,5 |
8,7 |
13 |
M 12 × 40 |
0,89 |
414 |
1 1/4" |
BF-404 38 × 5 |
38 × 5 |
53,90 |
66,68 |
95 |
31,75 |
81 |
44 |
9,2 |
15 |
M 14 × 45 |
1,05 |
414 |
1 1/4" |
BF-404 38 × 6 |
38 × 6 |
53,90 |
66,68 |
95 |
31,75 |
81 |
44 |
9,2 |
15 |
M 14 × 45 |
1,05 |
414 |
1 1/2" |
BF-405 50 × 6 |
50 × 6 |
63,50 |
79,38 |
114 |
36,50 |
96 |
57 |
10,3 |
17 |
M 16 × 60 |
2,07 |
414 |
1 1/2" |
BF-405 50 × 8 |
50 × 8 |
63,50 |
79,38 |
114 |
36,50 |
96 |
57 |
10,3 |
17 |
M 16 × 60 |
2,06 |
414 |
2" |
BF-406 65 × 8 |
65 × 8 |
75,20 |
96,82 |
134 |
44,45 |
114 |
65 |
11,2 |
21 |
M 20 × 90 |
2,90 |
