SAE-90° L-Block
Tabellen mit technischen Daten unserer SAE Hochdruckflanschverbindungen. Wählen Sie bitte aus unserer Produktpalette aus:
SAE-90° L-Block
Material:
ST 52.3 (FE 510)
Bestellbezeichnung: |
|
- nur Block |
L-GD-... |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
max. Betriebs- druck kg/cm² |
SAE Baugröße |
Typ |

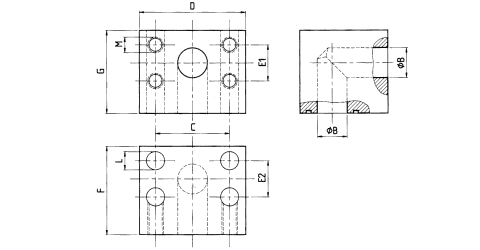

Abmessungen |
Gewicht kg |
|||||||||
B |
C |
D |
E1 |
E2 |
F |
G |
L |
M |
|||||
Lochbild 3.000 P.S.I. |
|||||||||||||
276 |
1 1/4" |
L-GD 304 |
32 |
58,72 |
82 |
30,18 |
30,18 |
82 |
80 |
13 |
M 10 |
3,5 |
|
207 |
1 1/2" |
L-GD 305 |
38 |
69,85 |
98 |
35,71 |
35,71 |
92 |
92 |
13,5 |
M 12 |
5,0 |
|
207 |
2" |
L-GD 306 |
46 |
77,77 |
102 |
42,88 |
42,88 |
85 |
87 |
14 |
M 12 |
7,9 |
max. Betriebs- druck kg/cm² |
SAE Baugröße |
Typ |
Abmessungen |
Gewicht kg |
|||||||||
B |
C |
D |
E1 |
E2 |
F |
G |
L |
M |
|||||
Lochbild 6.000 P.S.I. |
|||||||||||||
414 |
3/4" |
L-GD 602 |
19 |
50,80 |
72 |
23,80 |
23,80 |
60 |
55 |
11 |
M 10 |
1,4 |
|
414 |
1" |
L-GD 603 |
23 |
57,15 |
82 |
27,76 |
27,76 |
68 |
64 |
14 |
M 12 |
2,3 |
|
414 |
1 1/4" |
L-GD 604 |
30 |
66,68 |
96 |
31,75 |
31,75 |
76 |
72 |
16 |
M 14 |
3,3 |
|
414 |
1 1/2" |
L-GD 605 |
38 |
79,38 |
114 |
36,50 |
36,50 |
86 |
89 |
18 |
M 16 |
5,4 |
|
414 |
2" |
L-GD 606 |
50 |
96,82 |
133 |
44,45 |
44,45 |
110 |
105 |
21 |
M 20 |
9,0 |
