Produkte: Hydraulikkomponenten > Verschraubungen > EVT - T-Verschraubung mit Schaft
EVT - T-Verschraubung mit Schaft
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
EVT - T-Verschraubung mit Schaft
EO 24° Anschluss / EO Schaftanschluss
Schaftseite vormontiert. Die Fertigmontage erfolgt im Stutzen mit ca. ¼ Umdrehung der Überwurfmutter über den Punkt des deutlich fühlbaren Kraftanstieges.

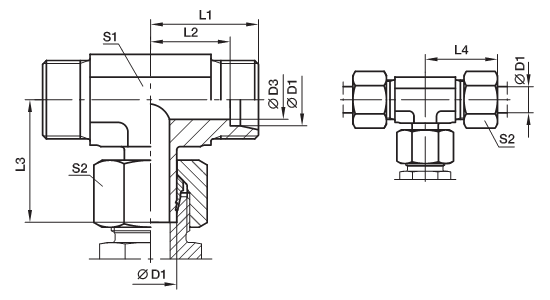

Baureihe |
D1 |
D3 |
L1 |
L2 |
L3 |
L4 |
S1 |
S2 |
Gewicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
||
CF |
71 |
MS |
|||||||||||
L 3) |
06 |
4 |
19 |
12,0 |
26,0 |
27 |
12 |
14 |
37 |
EVT06LOMD |
315 |
315 |
200 |
08 |
6 |
21 |
14,0 |
27,5 |
29 |
12 |
17 |
49 |
EVT08LOMD |
315 |
315 |
200 |
|
10 |
8 |
22 |
15,0 |
29,0 |
30 |
14 |
19 |
66 |
EVT10LOMD |
315 |
315 |
200 |
|
12 |
10 |
24 |
17,0 |
30,5 |
32 |
17 |
22 |
93 |
EVT12LOMD |
315 |
315 |
200 |
|
15 |
12 |
28 |
21,0 |
32,5 |
36 |
19 |
27 |
146 |
EVT15LOMD |
315 |
315 |
200 |
|
18 |
15 |
31 |
23,5 |
35,5 |
40 |
24 |
32 |
201 |
EVT18LOMD |
315 |
315 |
200 |
|
22 |
19 |
35 |
27,5 |
38,5 |
44 |
27 |
36 |
274 |
EVT22LOMD |
160 |
160 |
|
|
28 |
24 |
38 |
30,5 |
43,5 |
47 |
36 |
41 |
441 |
EVT28LOMD |
160 |
160 |
|
|
35 |
30 |
45 |
34,5 |
54,5 |
56 |
41 |
50 |
633 |
EVT35LOMD |
160 |
160 |
|
|
42 |
36 |
51 |
40,0 |
60,0 |
63 |
50 |
60 |
1129 |
EVT42LOMD |
160 |
160 |
|
|
S 4) |
06 |
4 |
23 |
16,0 |
27,0 |
31 |
12 |
17 |
61 |
EVT06SOMD |
630 |
630 |
|
08 |
5 |
24 |
17,0 |
29,0 |
32 |
14 |
19 |
44 |
EVT08SOMD |
630 |
630 |
|
|
10 |
7 |
25 |
17,5 |
31,0 |
34 |
17 |
22 |
84 |
EVT10SOMD |
630 |
630 |
|
|
12 |
8 |
29 |
21,5 |
33,0 |
38 |
17 |
24 |
131 |
EVT12SOMD |
630 |
630 |
|
|
14 |
10 |
30 |
22,0 |
35,0 |
40 |
19 |
27 |
173 |
EVT14SOMD |
400 |
400 |
|
|
16 |
12 |
33 |
24,5 |
37,5 |
43 |
24 |
30 |
240 |
EVT16SOMD |
400 |
400 |
|
|
20 |
16 |
37 |
26,5 |
44,5 |
48 |
27 |
36 |
345 |
EVT20SOMD |
400 |
400 |
|
|
25 |
20 |
42 |
30,0 |
50,5 |
54 |
36 |
46 |
647 |
EVT25SOMD |
400 |
400 |
|
|
30 |
25 |
49 |
35,5 |
56,5 |
62 |
41 |
50 |
873 |
EVT30SOMD |
400 |
400 |
|
|
38 |
32 |
57 |
41,0 |
66,5 |
72 |
50 |
60 |
1361 |
EVT38SOMD |
315 |
315 |
|
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
|
Material: |
Kennbuchstaben Oberfläche und Material: |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
Edelstahl |
71 |
Messing |
MS |
