EW - Winkel-Stutzen mit Dichtkegel
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
EW - Winkel-Stutzen mit Dichtkegel

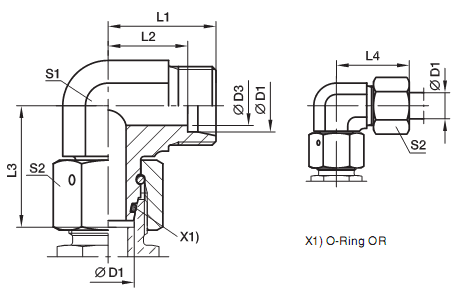

EO 24° Anschluss / EO 24° DKO Dichtkegel
Baureihe |
D1 |
D3 |
L1 |
L2 |
L3 |
L4 |
S1 |
S2 |
Gewicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
|
CF |
71 |
|||||||||||
L 3) |
06 |
4 |
19 |
12,0 |
26,0 |
27 |
12 |
14 |
34 |
EW06LOMD |
500 |
315 |
08 |
6 |
21 |
14,0 |
27,5 |
29 |
12 |
17 |
43 |
EW08LOMD |
500 |
315 |
|
10 |
8 |
22 |
15,0 |
29,0 |
30 |
14 |
19 |
58 |
EW10LOMD |
500 |
315 |
|
12 |
10 |
24 |
17,0 |
29,5 |
32 |
17 |
22 |
81 |
EW12LOMD |
400 |
315 |
|
15 |
12 |
28 |
21,0 |
32,5 |
36 |
19 |
27 |
128 |
EW15LOMD |
400 |
315 |
|
18 |
15 |
31 |
23,5 |
35,5 |
40 |
24 |
32 |
197 |
EW18LOMD |
400 |
315 |
|
22 |
19 |
35 |
27,5 |
38,5 |
44 |
27 |
36 |
258 |
EW22LOMD |
250 |
160 |
|
28 |
24 |
38 |
30,5 |
41,5 |
47 |
36 |
41 |
370 |
EW28LOMD |
250 |
160 |
|
35 |
30 |
45 |
34,5 |
51,0 |
56 |
41 |
50 |
593 |
EW35LOMD |
250 |
160 |
|
42 |
36 |
51 |
40,0 |
56,0 |
63 |
50 |
60 |
993 |
EW42LOMD |
250 |
160 |
|
S 4) |
06 |
4 |
23 |
16,0 |
27,0 |
31 |
12 |
17 |
48 |
EW06SOMD |
800 |
630 |
08 |
5 |
24 |
17,0 |
27,5 |
32 |
14 |
19 |
65 |
EW08SOMD |
800 |
630 |
|
10 |
6 |
25 |
17,5 |
30,0 |
34 |
17 |
22 |
92 |
EW10SOMD |
800 |
630 |
|
12 |
8 |
29 |
21,5 |
31,0 |
38 |
17 |
24 |
107 |
EW12SOMD |
630 |
630 |
|
14 |
9 |
30 |
22,0 |
35,0 |
40 |
19 |
27 |
146 |
EW14SOMD |
630 |
630 |
|
16 |
12 |
33 |
24,5 |
36,5 |
43 |
24 |
30 |
212 |
EW16SOMD |
630 |
400 |
|
20 |
16 |
37 |
26,5 |
44,5 |
48 |
27 |
36 |
309 |
EW20SOMD |
420 |
400 |
|
25 |
20 |
42 |
30,0 |
50,0 |
54 |
36 |
46 |
547 |
EW25SOMD |
420 |
400 |
|
30 |
25 |
49 |
35,5 |
55,0 |
62 |
41 |
50 |
744 |
EW30SOMD |
420 |
400 |
|
38 |
32 |
57 |
41,0 |
63,0 |
72 |
50 |
60 |
1222 |
EW38SOMD |
420 |
315 |
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
Standard-Dichtungswerkstoff (keine zusätzlichen Kennbuchstaben erforderlich) |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
NBR |
Edelstahl |
71 |
VIT |
