Produkte: Hydraulikkomponenten > Verschraubungen > GZ - Gerader Zwischenstutzen mit Dichtkegel
GZ - Gerader Zwischenstutzen mit Dichtkegel
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:

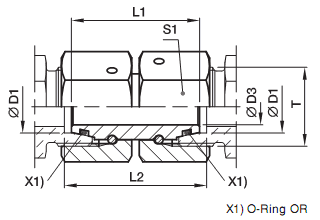

GZ - Gerader Zwischenstutzen mit Dichtkegel
EO 24° DKO Dichtkegel
Baureihe |
D1 |
T |
D3 |
L1 |
L2 |
S1 |
Gewicht g/1 St. |
Bestell- zeichen *) |
PN (bar) 1) |
|
CF |
71 |
|||||||||
L 3) |
06 |
M 12 × 1,5 |
2,5 |
32 |
33 |
14 |
28 |
GZ06L |
500 |
315 |
08 |
M 14 × 1,5 |
4,0 |
32 |
33 |
17 |
41 |
GZ08L |
500 |
315 |
|
10 |
M 16 × 1,5 |
6,0 |
33 |
34 |
19 |
53 |
GZ10L |
500 |
315 |
|
12 |
M 18 × 1,5 |
8,0 |
33 |
34 |
22 |
71 |
GZ12L |
400 |
315 |
|
15 |
M 22 × 1,5 |
10,0 |
38 |
39 |
27 |
129 |
GZ15L |
400 |
315 |
|
18 |
M 26 × 1,5 |
13,0 |
36 |
38 |
32 |
165 |
GZ18L |
400 |
315 |
|
22 |
M 30 × 2 |
17,0 |
42 |
44 |
36 |
243 |
GZ22L |
250 |
160 |
|
28 |
M 36 × 2 |
22,0 |
46 |
48 |
41 |
319 |
GZ28L |
250 |
160 |
|
35 |
M 45 × 2 |
28,0 |
48 |
52 |
50 |
449 |
GZ35L |
250 |
160 |
|
42 |
M 52 × 2 |
34,0 |
52 |
57 |
60 |
737 |
GZ42L |
250 |
160 |
|
S 4) |
06 |
M 14 × 1,5 |
2,5 |
32 |
33 |
17 |
41 |
GZ06S |
800 |
630 |
08 |
M 16 × 1,5 |
4,0 |
33 |
34 |
19 |
54 |
GZ08S |
800 |
630 |
|
10 |
M 18 × 1,5 |
6,0 |
33 |
35 |
22 |
74 |
GZ10S |
800 |
630 |
|
12 |
M 20 × 1,5 |
8,0 |
36 |
38 |
24 |
95 |
GZ12S |
630 |
630 |
|
14 |
M 22 × 1,5 |
9,0 |
39 |
41 |
27 |
131 |
GZ14S |
630 |
630 |
|
16 |
M 24 × 1,5 |
11,0 |
39 |
42 |
30 |
172 |
GZ16S |
630 |
400 |
|
20 |
M 30 × 2 |
14,0 |
44 |
48 |
36 |
261 |
GZ20S |
420 |
400 |
|
25 |
M 36 × 2 |
18,0 |
46 |
53 |
46 |
477 |
GZ25S |
420 |
400 |
|
30 |
M 42 × 2 |
23,0 |
52 |
62 |
50 |
605 |
GZ30S |
420 |
400 |
|
38 |
M 52 × 2 |
30,0 |
52 |
67 |
60 |
826 |
GZ38S |
420 |
315 |
1) Druckwert genannt = Artikel lieferbar
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
Standard-Dichtungswerkstoff (keine zusätzlichen Kennbuchstaben erforderlich) |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
NBR |
Edelstahl |
71 |
VIT |
