Produkte: Hydraulikkomponenten > Verschraubungen > SWVE-M - Metrische Schwenkverschraubung
SWVE-M - Metrische Schwenkverschraubung
Tabellen mit technischen Daten unserer Verschraubungen nach DIN 2353 verzinkt und gelb verchromt oder Edelstahl 1.4571. Wählen Sie bitte aus unserer Produktpalette aus:
SWVE-M - Metrische Schwenkverschraubung

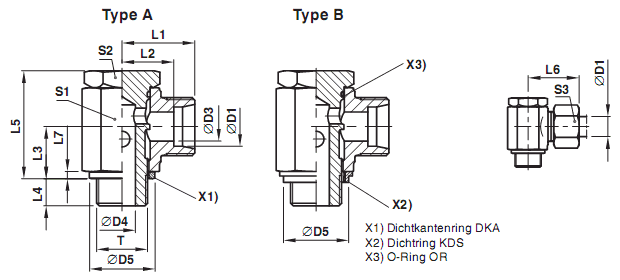

SWVE-M - EO 24° Anschluss / Metrischer Einschraubzapfen mit metallischer Dichtung
SWVE-M-KDS - EO 24° Anschluss / Metrischer Einschraubzapfen mit Weichdichtung
Type A
Bau- reihe |
D1 |
T |
D3 |
D4 |
DKA D5 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
S1 |
S2 |
S3 |
Ge- wicht g/1 St. |
Type A Bestell- zeichen *) metall. Dichtung |
PN (bar) 1) CF |
LL 2) |
04 |
M 08 × 1 |
3,0 |
3,0 |
12,5 |
14,5 |
10,5 |
8,0 |
6 |
17,0 |
20 |
2,5 |
12 |
12 |
10 |
18 |
SWVE04LLMOMD |
63 |
06 |
M 10 × 1 |
4,5 |
5,0 |
14,0 |
15,5 |
10,0 |
10,0 |
6 |
21,0 |
22 |
2,5 |
14 |
14 |
12 |
29 |
SWVE06LLMOMD |
63 |
|
08 |
M 10 × 1 |
6,0 |
5,0 |
14,0 |
16,5 |
11,0 |
10,0 |
6 |
21,0 |
23 |
2,5 |
14 |
14 |
14 |
31 |
SWVE08LLMOMD |
63 |
|
L 3) |
06 |
M 10 × 1 |
4,5 |
5,0 |
14,0 |
15,5 |
10,5 |
10,0 |
6 |
21,5 |
25 |
2,5 |
14 |
14 |
14 |
31 |
SWVE06LMOMD |
160 |
08 |
M 12 × 1,5 |
6,0 |
6,0 |
17,0 |
19,0 |
12,0 |
12,0 |
9 |
25,0 |
27 |
3,0 |
17 |
17 |
17 |
51 |
SWVE08LMOMD |
160 |
|
10 |
M 14 × 1,5 |
8,0 |
6,5 |
19,0 |
21,0 |
14,0 |
13,0 |
9 |
27,0 |
29 |
3,0 |
19 |
19 |
19 |
68 |
SWVE10LMOMD |
160 |
|
12 |
M 16 × 1,5 |
10,0 |
8,5 |
21,0 |
22,5 |
15,5 |
15,0 |
9 |
32,0 |
30 |
3,0 |
22 |
21 |
22 |
100 |
SWVE12LMOMD |
100 |
|
15 |
M 18 × 1,5 |
12,0 |
11,0 |
23,0 |
24,5 |
17,5 |
18,0 |
9 |
37,5 |
33 |
3,0 |
24 |
24 |
27 |
138 |
SWVE15LMOMD |
100 |
|
18 |
M 22 × 1,5 |
15,0 |
13,0 |
27,0 |
28,0 |
20,5 |
21,5 |
11 |
44,5 |
37 |
4,5 |
30 |
27 |
32 |
241 |
SWVE18LMOMD |
100 |
|
22 |
M 26 × 1,5 |
19,0 |
18,0 |
31,0 |
33,0 |
25,5 |
24,0 |
13 |
49,0 |
42 |
3,5 |
36 |
32 |
36 |
351 |
SWVE22LMOMD |
100 |
|
28 |
M 33 × 2 |
24,0 |
22,0 |
39,0 |
39,5 |
32,0 |
30,5 |
14 |
66,5 |
49 |
3,5 |
50 |
46 |
41 |
|
SWVE28LMOMD |
100 |
|
35 |
M 42 × 2 |
30,0 |
29,0 |
49,0 |
46,5 |
36,0 |
35,5 |
16 |
76,0 |
58 |
3,5 |
60 |
55 |
50 |
|
SWVE35LMOMD |
100 |
|
42 |
M 48 × 2 |
36,0 |
35,0 |
55,0 |
51,5 |
40,5 |
40,5 |
18 |
86,0 |
63 |
3,5 |
70 |
60 |
60 |
|
SWVE42LMOMD |
100 |
|
S 4) |
06 |
M 12 × 1,5 |
4,0 |
6,0 |
17,0 |
21,0 |
14,0 |
12,0 |
9 |
25,0 |
29 |
3,0 |
17 |
17 |
17 |
55 |
SWVE06SMOMD |
160 |
08 |
M 14 × 1,5 |
5,0 |
6,5 |
19,0 |
22,0 |
15,0 |
13,0 |
9 |
27,0 |
30 |
3,0 |
19 |
19 |
19 |
75 |
SWVE08SMOMD |
160 |
|
10 |
M 16 × 1,5 |
7,0 |
8,5 |
21,0 |
23,5 |
16,0 |
15,0 |
9 |
32,0 |
32 |
3,0 |
22 |
22 |
22 |
106 |
SWVE10SMOMD |
100 |
|
12 |
M 18 × 1,5 |
8,0 |
11,0 |
23,0 |
24,5 |
17,0 |
18,0 |
9 |
37,0 |
33 |
3,0 |
24 |
24 |
24 |
134 |
SWVE12SMOMD |
100 |
|
14 |
M 20 × 1,5 |
10,0 |
10,0 |
25,0 |
28,0 |
20,0 |
18,0 |
11 |
37,0 |
38 |
3,0 |
27 |
27 |
27 |
179 |
SWVE14SMOMD |
100 |
|
16 |
M 22 × 1,5 |
12,0 |
13,0 |
27,0 |
30,0 |
21,5 |
21,5 |
11 |
44,5 |
40 |
4,5 |
30 |
27 |
30 |
252 |
SWVE16SMOMD |
100 |
|
20 |
M 27 × 2 |
16,0 |
18,0 |
32,0 |
35,0 |
24,5 |
24,0 |
13 |
49,0 |
46 |
3,5 |
36 |
32 |
36 |
363 |
SWVE20SMOMD |
100 |
|
25 |
M 33 × 2 |
20,0 |
22,0 |
39,0 |
43,5 |
31,5 |
30,5 |
14 |
66,5 |
56 |
3,5 |
50 |
46 |
46 |
|
SWVE25SMOMD |
100 |
|
30 |
M 42 × 2 |
25,0 |
29,0 |
49,0 |
50,5 |
37,0 |
35,5 |
16 |
76,0 |
64 |
3,5 |
60 |
55 |
50 |
|
SWVE30SMOMD |
100 |
|
38 |
M 48 × 2 |
32,0 |
35,0 |
55,0 |
57,5 |
41,5 |
40,5 |
18 |
86,0 |
72 |
3,5 |
70 |
60 |
60 |
|
SWVE38SMOMD |
100 |
Type B
Bau- reihe |
D1 |
T |
D3 |
D4 |
KDS D5 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
S1 |
S2 |
S3 |
Ge- wicht g/1 St. |
Type B Bestell- zeichen *) Weichdichtung |
PN (bar) 1) CF |
LL 2) |
04 |
M 08 × 1 |
3,0 |
3,0 |
|
14,5 |
10,5 |
8,0 |
6 |
17,0 |
20 |
2,5 |
12 |
12 |
10 |
18 |
— |
63 |
06 |
M 10 × 1 |
4,5 |
5,0 |
15 |
15,5 |
10,0 |
10,0 |
6 |
21,0 |
22 |
2,5 |
14 |
14 |
12 |
29 |
SWVE06LLMKDSOMD |
63 |
|
08 |
M 10 × 1 |
6,0 |
5,0 |
15 |
16,5 |
11,0 |
10,0 |
6 |
21,0 |
23 |
2,5 |
14 |
14 |
14 |
31 |
SWVE08LLMKDSOMD |
63 |
|
L 3) |
06 |
M 10 × 1 |
4,5 |
5,0 |
15 |
15,5 |
10,5 |
10,0 |
6 |
21,5 |
25 |
2,5 |
14 |
14 |
14 |
31 |
SWVE06LMKDSOMD |
160 |
08 |
M 12 × 1,5 |
6,0 |
6,0 |
17 |
19,0 |
12,0 |
12,0 |
9 |
25,0 |
27 |
3,0 |
17 |
17 |
17 |
51 |
SWVE08LMKDSOMD |
160 |
|
10 |
M 14 × 1,5 |
8,0 |
6,5 |
19 |
21,0 |
14,0 |
13,0 |
9 |
27,0 |
29 |
3,0 |
19 |
19 |
19 |
68 |
SWVE10LMKDSOMD |
160 |
|
12 |
M 16 × 1,5 |
10,0 |
8,5 |
22 |
22,5 |
15,5 |
15,0 |
9 |
32,0 |
30 |
3,0 |
22 |
21 |
22 |
100 |
SWVE12LMKDSOMD |
100 |
|
15 |
M 18 × 1,5 |
12,0 |
11,0 |
24 |
24,5 |
17,5 |
18,0 |
9 |
37,5 |
33 |
3,0 |
24 |
24 |
27 |
138 |
SWVE15LMKDSOMD |
100 |
|
18 |
M 22 × 1,5 |
15,0 |
13,0 |
27 |
28,0 |
20,5 |
21,5 |
11 |
44,5 |
37 |
4,5 |
30 |
27 |
32 |
241 |
SWVE18LMKDSOMD |
100 |
|
22 |
M 26 × 1,5 |
19,0 |
18,0 |
32 |
33,0 |
25,5 |
24,0 |
13 |
49,0 |
42 |
3,5 |
36 |
32 |
36 |
351 |
SWVE22LMKDSOMD |
100 |
|
28 |
M 33 × 2 |
24,0 |
22,0 |
40 |
39,5 |
32,0 |
30,5 |
14 |
66,5 |
49 |
3,5 |
50 |
46 |
41 |
|
SWVE28LMKDSOMD |
100 |
|
35 |
M 42 × 2 |
30,0 |
29,0 |
50 |
46,5 |
36,0 |
35,5 |
16 |
76,0 |
58 |
3,5 |
60 |
55 |
50 |
|
SWVE35LMKDSOMD |
100 |
|
42 |
M 48 × 2 |
36,0 |
35,0 |
56 |
51,5 |
40,5 |
40,5 |
18 |
86,0 |
63 |
3,5 |
70 |
60 |
60 |
|
SWVE42LMKDSOMD |
100 |
|
S 4) |
06 |
M 12 × 1,5 |
4,0 |
6,0 |
17 |
21,0 |
14,0 |
12,0 |
9 |
25,0 |
29 |
3,0 |
17 |
17 |
17 |
55 |
SWVE06SMKDSOMD |
160 |
08 |
M 14 × 1,5 |
5,0 |
6,5 |
19 |
22,0 |
15,0 |
13,0 |
9 |
27,0 |
30 |
3,0 |
19 |
19 |
19 |
75 |
SWVE08SMKDSOMD |
160 |
|
10 |
M 16 × 1,5 |
7,0 |
8,5 |
22 |
23,5 |
16,0 |
15,0 |
9 |
32,0 |
32 |
3,0 |
22 |
22 |
22 |
106 |
SWVE10SMKDSOMD |
100 |
|
12 |
M 18 × 1,5 |
8,0 |
11,0 |
24 |
24,5 |
17,0 |
18,0 |
9 |
37,0 |
33 |
3,0 |
24 |
24 |
24 |
134 |
SWVE12SMKDSOMD |
100 |
|
14 |
M 20 × 1,5 |
10,0 |
10,0 |
|
28,0 |
20,0 |
18,0 |
11 |
37,0 |
38 |
3,0 |
27 |
27 |
27 |
179 |
— |
100 |
|
16 |
M 22 × 1,5 |
12,0 |
13,0 |
27 |
30,0 |
21,5 |
21,5 |
11 |
44,5 |
40 |
4,5 |
30 |
27 |
30 |
252 |
SWVE16SMKDSOMD |
100 |
|
20 |
M 27 × 2 |
16,0 |
18,0 |
33 |
35,0 |
24,5 |
24,0 |
13 |
49,0 |
46 |
3,5 |
36 |
32 |
36 |
363 |
SWVE20SMKDSOMD |
100 |
|
25 |
M 33 × 2 |
20,0 |
22,0 |
40 |
43,5 |
31,5 |
30,5 |
14 |
66,5 |
56 |
3,5 |
50 |
46 |
46 |
|
SWVE25SMKDSOMD |
100 |
|
30 |
M 42 × 2 |
25,0 |
29,0 |
50 |
50,5 |
37,0 |
35,5 |
16 |
76,0 |
64 |
3,5 |
60 |
55 |
50 |
|
SWVE30SMKDSOMD |
100 |
|
38 |
M 48 × 2 |
32,0 |
35,0 |
56 |
57,5 |
41,5 |
40,5 |
18 |
86,0 |
72 |
3,5 |
70 |
60 |
60 |
|
SWVE38SMKDSOMD |
100 |
1) Druckwert genannt = Artikel lieferbar
2) LL = sehr leichte Baureihe
3) L = leichte Baureihe
4) S = schwere Baureihe
PN (bar) |
= PN (MPa) |
10 |
Alle Angaben ohne Gewähr. Änderungen vorbehalten. Lieferung ohne Mutter und Schneidring.
*) Ergänzen Sie bitte die Bestellzeichen mit den Kennbuchstaben für das gewünschte Material:
Bestellzeichen-Ergänzungen |
||
Material: |
Kennbuchstaben Oberfläche und Material: |
Standard-Dichtungswerkstoff (keine zusätzlichen Kennbuchstaben erforderlich) |
Stahl, verzinkt, Cr(Ⅵ)-frei |
CF |
NBR |
